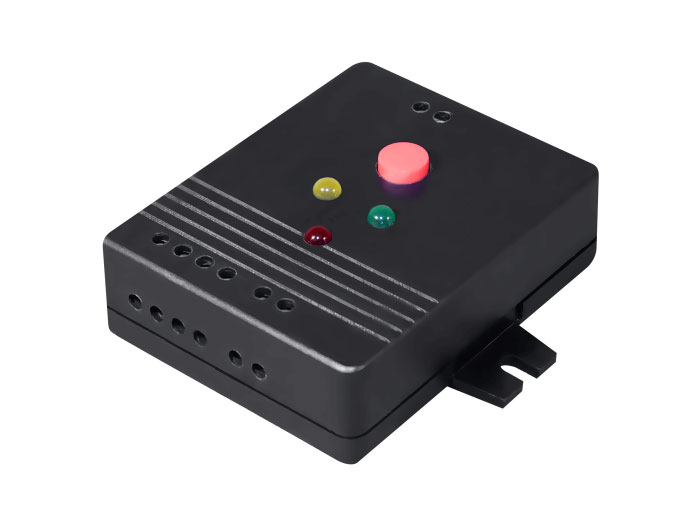

Модуль согласования шлейфов МУШ-ДЛМ

Модуль согласования шлейфов МУШ-ДЛМ

Модуль согласования шлейфов МУШ-ДЛМ

Код товару 09103064

579 грн
нет в наличии

Модуль согласования шлейфов МУШ-ДЛМ - предназначен для подключения по 2-х проводному шлейфу извещателя пожарного дымового линейного «АРТОН-ДЛ» к четырехпроводным охранно-пожарным приборам (ППК), а также к пожарным ППК со знакопеременным питанием шлейфа сигнализации.

Модуль обеспечивает формирование сигнала «ПОЖАР» изменением величины сопротивления или разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором красного цвета при получении извещения «ПОЖАР» от извещателя «АРТОН-ДЛ».

Модуль обеспечивает индикацию дежурного режима работы индикатором зеленого цвета.

Модуль обеспечивает формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа и оптическую индикацию этого состояния индикатором желтого цвета при получении извещения «НЕИСПРАВНОСТЬ» от извещателя «АРТОН-ДЛ» при обрыве или коротком замыкании в цепи двухпроводного шлейфа. При отсутствии питающего напряжения 12 В модуль обеспечивает формирование сигнала «НЕИСПРАВНОСТЬ» разрывом цепи сигнального шлейфа.

Модуль обеспечивает ограничение тока короткого замыкания на заданном уровне.

Модуль позволяет отключать питание двухпроводного шлейфа с помощью кнопки «СБРОС»


Подробное описание
Диапазон входных напряжений, В 10,2—13,8
Диапазон выходных напряжений в дежурном режиме, В 9,7—13,6
Величина падения напряжения на Модуле в дежурном режиме, В, не более 0,5
Ток короткого замыкания в цепи двухпроводного шлейфа, мА, не более 20
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как «НЕИСПРАВНОСТЬ», мА не более 1,60 и не менее 18,0
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как дежурный режим работы, мА 2,0—5,5
Ток в цепи двухпроводного шлейфа, воспринимаемый модулем, как режим «ПОЖАР», мА 7,5—16,5
Ток потребления модулем при обрыве двухпроводного шлейфа, мА, не более 15
Ток потребления от источника 12 В в дежурном режиме, мА 12,5 + ток потребления двухпроводного шлейфа
Ток потребления от источника 12 В в режиме короткого замыкания двухпроводного шлейфа, мА, не более 25
Коммутируемое напряжение сигнального шлейфа, В, не более 60
Коммутируемый ток в цепи сигнального шлейфа, мА, не более 100
Сопротивление между контактами «3» и «2» в дежурном режиме работы, Ом, не более 50
Сопротивление между контактами «3» и «4» в дежурном режиме работы, Ом, не более 50
Габаритные размеры, мм 70×70×30
Масса, кг 0,05
Температура окружающего воздуха,°С +1 ... +40
Относительная влажность воздуха при +35 °С, %, не более 95
Гарантия 12 мес.
