Умный дом. Умный дом

Представляем объектовую централь с функциями «Умного дома» - «GSM-Universal». Отличительной особенностью данного изделия является гибкость настроек и модульное наращивание конструкции, чтобы придать необходимые функции. Конфигуратор «GSM-Universal» имеет до 5000 различных настроек. Уже в базовой комплектации можно иметь 9 входов, 6 выходов, 5 групп, 5 пользователей, выход на ПЦН по GSM и GPRS каналам, бесперебойное питание, дозвоны, SMS, управление, различные реакции на события, увязка входов и выходов, задержки, длительности, временные графики, инверсии и т. д. Управлять прибором можно: цифровыми клавиатурами, брелоками, ключами iButton, внешними устройствами, используя голосовые подсказки специального модуля, DTMF командами с мобильных телефонов, используя специальные приложения для мобильных телефонов или КПК, «пустым» звонком, используя функцию «голосовое управление» и (или) «быстрый набор» в телефонах. Программирование прибора осуществляется при помощи компьютера с непосредственным подключением или удалённо через GPRS. Данная функция позволяет инсталлятору (при наличии прав) изменять конфигурацию устройства. Существует возможность устанавливать запрет пользователям на конфигурирование при сдаче на ПЦН.


Умный дом. Умный дом

Специальное приложение для мобильного телефона или КПК с операционной системой «Android» делает доступной получаемую информацию и упрощает управление «GSM-Universal». Пользователь может подписывать названия, события и команды управления в приложении, для удобства восприятия. В «GSM-Universal» предусмотрена частичная охрана одного объекта или охрана пяти объектов с независимым управлением и информированием. Для использования функций автоматизации, любой вход можно настроить как аналоговый по напряжению или сопротивлению, задавать пороги срабатывания и функции реагирования. К «GSM-Universal» можно подключить несколько цифровых клавиатур «DK-Universal» и выполнять 33 команды управления прибором (сменить пароли, пополнить счет, установить время, запросить температуру, состояние объекта, включить график экономии тепла и т.д.). Через контроллер ключей «KТМ-Universal» к «GSM-Universal» подключается до 20 ключей iButton (TouchMemory). Видеомодуль «Vid-Universal» позволяет по факту события с любой из 4-х аналоговых камер отсылать MMS или (и) кадр на Email с разрешением 352х288, 2 минуты записывать информацию о проникновении с разрешением 352х288 на встроенную SD карту и автоматически переключать камеры по движению нарушителя. C мобильного телефона, в режиме реального времени, возможно просматривать одну из 4-х видеокамер с разрешением 176х144. Голосовой модуль «GSM-Universal» предназначен для голосового информирования событий, голосового меню и голосовых подсказок при управлении. С помощью радиомодуля «RM-super-Universal» к «GSM-Universal» можно подключать до 15 радиодатчиков движения «RD-100» на основе «SWAN QUAD», магнитно герконовых радиодатчиков «RG-100», радиодатчиков протечки воды «Aqua-100» или радиодатчиков автоматического полива почвы «RP-100» и иметь до 9 команд на каждый из 20 брелоков «Tx30» или «Tx100». Дальность связи до 200 м. Кстати, с «GSM-Universal» можно использовать радиодатчики фирм «Focus» и «Visonic Ltd». Для расширения проводных выходов до 16 существует модуль «OUT-Universal». Через модуль домофона «MD-Universal» с мобильного телефона можно поговорить с пришедшим, получить его фото в MMS и открыть электрозамок двери.

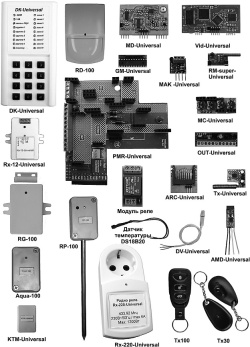

Увеличить изображение. Умный дом. Умный дом

Кроме этого на CD карту будет записан 2-х минутный видео ролик. Если в доме сделан ремонт, а при монтаже все охранные датчики подключены к одной линии, то через модуль адресного контроля «MAK-Universal» по однопроводной шине «1 wire» их можно разделить по зонам, разместив в охранных датчиках адресные модули «AMD-Universal». На эту же однопроводную шину подключаются цифровые датчики температуры DS18В20 фирмы DALLAS. Модуль беспроводных выходов «Tx-Universal» (радиопередатчик) дублирует проводные выхода. Используя до 16 приемников «Rx-12-Universal» или «Rx-220-Universal» возможно управлять сиренами, выносными светодиодами, светом, отопительными котлами по расписанию, использовать как выхода «Тревога», выхода «Охрана», для имитации присутствия светом, можно задавать длительности включения, времена задержки, инверсии и т.д. Для архивации событий на SD карту предназначен модуль «ARC-Universal». Просмотр осуществляется на компьютере с применением различных фильтров. Через модуль спикерфона «MС-Universal» можно организовать громкоговорящую связь с объектом. Встроен микшер на 4 микрофона с регулировкой чувствительности по каждому каналу. Активные микрофоны можно удалять до 100 м. Имеется разъем для подключения акустических колонок. Для поддержания заданной влажности используется датчик «DV-Universal». Взаимная увязка работы всех этих функций позволяет с максимальной возможностью использовать полет Ваших фантазий. Пример реакции «GSM-Universal» на различные события «GSM-Universal» следит за влажностью почвы на разных участках и автоматически включает полив. Заданные пользователи при желании об этом будут информированы. С мобильного телефона можно включить баню, а при достижении соответствующей температуры получить SMS. В случае протекания воды, кран автоматически закроется, а заданные пользователи получат соответствующую SMS. Аналогично можно получать информацию об утечке газа, возникновении задымленности, отключении и включении напряжения 220В, снижении температуры теплоносителя в системе отопления ниже критической для предотвращения замерзания и т.д. В темное время суток, а в комнатах, где нет дневного света всегда, куда Вы вошли, автоматически включается свет. При подходе к дому брелоком можно включить свет, открыть ворота или калитку. «GSM-Universal» поддерживает в разных комнатах заданные температуры, влажность и обеспечивает не обходимый воздухообмен по рекомендациям доктора Комаровского. Причём можно иметь ночной режим и дневной, сочетая их с календарными и временными графиками. Если объект под охраной, то ночью имитация Вашего присутствия осуществляется путем хаотичного включения света в разных комнатах. Отопление по установленному графику автоматически переходит в режим «Эконом». Кнопки тревог, расставленные в удобных местах, всегда готовы вызвать помощь охранных служб или, включив «Тихую тревогу», уведомить о нападении пользователей. Срабатывание датчика охраны периметра или придомовой территории вызывает включение света на заданное время. Если за заданный промежуток времени сработка повторилась, то в дополнение к свету включается сирена на установленное время.


Увеличить изображение. Умный дом. Умный дом

Если вторжение не прекращается, продолжает гореть свет, звучать сирена и на Ваш телефон будет отправлена SMS. При проникновении в дом включается сирена, мигание светом и отправляется тревога на ПЦН. Пользователи получают SMS, дозвоны и фото нарушителя в момент проникновения через MMS и E-mail. На встроенную CD карту ведется видео запись с автоматическим переключением по движению на объекте. Получив информацию, Вы с телефона или компьютера заходите по Интернет и смотрите в режиме Online есть ли нарушитель и в какой комнате он сейчас находится. Командой с мобильного телефона можно взорвать шашку с раздражающим и слезоточивым газом. Нарушитель 30 минут не сможет открыть глаза, что значительно затруднит его передвижение.

Назначение ППК "GSM-Universal":
Охрана различных объектов с выходом на мобильные телефоны и ПЦН по GSM и GPRS каналам. Получение информации о состоянии устройства и процессах, происходящих на объекте. Управление прибором и объектовыми нагрузками с мобильного телефона. Сервис и автоматизация для построения "умного дома".

Возможности ППК "GSM-Universal":

  • модульное наращивание возможностей;
  • гибкость настроек (около 5000 возможных вариантов);
  • 5 пользователей;
  • 5 групп независимой или частичной охраны;
  • 9 проводных зон;
  • до 15 цифровых адресных зон по одному проводу;
  • до 15 радио входов для беспроводных датчиков предприятия "ПОТЕНЦИАЛ" (движения, магнитно герконовых, протечки воды и радио датчиков для автоматического полива почвы), а так же радио - датчиков фирм "VISONIC" и "FOCUS";
  • до 16 проводных выходов или радио выходов под радио реле с питанием 220В или 12В;
  • до 20 брелоков;
  • до 20 цифровых ключей iButton;
  • цифровые клавиатуры;
  • приложение для телефонов и КПК (Android) на 10 GSM-Universal с подписываемыми событиями;
  • постановка/снятие пустым звонком, брелоками, цифровыми клавиатурами, ключами iButton, с приложений к телефонам и КПК, DTMF командами, с помощью голосовых подсказок, с помощью быстрого или голосового набора телефона;
  • 108 команд управления;
  • до 5 цифровых датчиков температуры;
  • до 5 датчиков влажности;
  • работа с домофоном;
  • видео регистратор на SD карту до 32 Гб на 4 камеры с разрешением 352х288;
  • On-Line просмотр 1-й из 4-х видео камер с телефона или компьютера с разрешением 176х144 или 352х288;
  • фото по тревоге MMS и/или E-mail с разрешением 352х288;
  • автоматическое переключение видео камер по датчикам движения;
  • проверка счета SIM карты прибора;
  • SMS о низком балансе, менее 5 денежных единиц;
  • пополнение счета с приложения, DTMF командой или с помощью голосового меню;
  • голосовые сообщения и меню;
  • работа с ПЦН;
  • архив событий;
  • удаленное получение и изменение настроек, по GPRS;
  • DTMF команды;
  • имитация присутствия, хаотичным включением освещения;
  • охрана при отсутствии GSM сети;
  • контроль сети 220 В;
  • перепостановка под охрану;
  • задержки на вход и выход по указанным зонам;
  • тревожные кнопки;
  • "тихая" тревога;
  • пароли доступа пользователям;
  • уровни доступа пользователей к управлению и настройкам;
  • спикерфон с микшером на 4 микрофона и организацией громкоговорящей связи;
  • бесперебойное питание в боксе с местом под аккумулятор;
  • USB шнур и CD диск с программами в комплекте;
  • автоматическое поддержание заданных параметров (например микроклимат по Комаровскому);
  • выходы по расписанию (например графики эконом отопления);
  • 3-х ступенчатое программируемое реагирование по событиям;
  • увязка входов и выходов;
  • аналоговые входа по напряжению и сопротивлению с задаваемыми порогами и зонами;
  • задержки, таймеры, инверсии, длительности и т.д.


Характеристики прибора
количество пользователей 5
количество зон 9
количество радио зон 5
количество радио датчиков в одной радио зоне не более 3
максимальное количество программируемых радио датчиков к радио модулю 15
количество выходов 6
количество радио выходов 16
максимальное количество видеокамер, подключаемых к прибору 4
тип видеокамер Аналоговые
способ передачи изображения в плату видеозахвата PAL
время отправки SMS по отсутствию контрольного кода от радио датчиков, час 2
максимальное количество программируемых брелоков к радио модулю 20
количество тревожных звонков 0 - 9
задержка на поднятие трубки при «Пустом звонке», сек. 10
время задержки по постановке/снятию. охраны, сек. 0 - 255
время индикации сработавшей зоны после снятия тревоги, сек. 0 - 255
время включения импульсного выхода, сек. 0 - 255
время звучания сирены при тревоге, сек. 0-255
время включения света при имитации присутствия, мин. 1 - 10
время выключенного состояния света при имитации присутствия, мин. 15 - 60
оконечный резистор, кОм 3
норма шлейфа с оконечным резистором, от и до, кОм 2.4 - 3.6
сопротивление шлейфа без оконечного резистора, не более, кОм 1.6
время срабатывания шлейфа с оконечным резистором, не менее, мсек. 70
время не срабатывания шлейфа с оконечным резистором, не более, мсек. 50
питание прибора стабилизированное, В 15
питание платы прибора (вариант поставки № 2), В 9 - 15
ток потребления от сети 220В, не более, А 0.1
ток потребления от аккумулятора в режиме «Охрана», А 0.1
отсылка SMS и отключение модуля и при питании ниже, В 11.4
полное отключение прибора (защита аккумулятора) при напряжении на аккумуляторе менее, В 10.8
максимальное напряжение коммутации выходов, В 24
максимальный ток для выходов № 1, 2, 3, 4, 5 не более, А 0.35
максимальный ток для выхода №6, не более, А 1
суммарный ток по всем выходам, не более, А 2
максимальное напряжение на зонах, не более, В 18
сопротивление нагрузки, подключаемой к аудио выходу не менее, Ом 32
тип цифровых датчиков температуры DS18S20, DS18B20
диапазон измерения температуры цифровыми датчиками, °С -55...+125
точность измерения температуры цифровыми датчиками, °С ±0.5
точность измерительной зоны, % 5
количество точек порогового задания по измерительной зоне 2
резистор для выносного светодиода, кОм 1
внутреннее сопротивление зон (1-9) кОм 11
температура эксплуатации, °С 0...+35
верхнее значение относительной влажности при температуре +35 °С, % 95
